Renrumsbrandsäkert materialkrav: Standarder, klassificeringar och specifikationer

En inlämning kommer tillbaka märkt revidera och skicka in igen eftersom väggpanelen är klass A men dörrbladet har bara en klass B1-rapport och ingen kan göra ett test av de två installerade tillsammans. Det misslyckande mönstret är vanligt. Brandprestanda i ett renrum är inte en enskild materiell egenskap; det är en kedja av kärna, fasad, lim, ram, tätningsmedel, hårdvara och monteringstestet som binder samman dem.

Den praktiska regeluppsättningen är kort: behandla reaktion på brand och brandmotstånd som separata krav, be om testrapporter på hela monteringen snarare än kärnan ensam, och håll densitet, tjocklek, beläggning och fogdetaljer identiska med vad som än testades. Allt nedan följer av dessa tre punkter.

Brandklass och brandmotstånd är två separata krav

Partikelkontroll och kompartmentering styrs av olika standarder, och specifikationer som blandar dem ger argument på plats. Reaktion på brand beskriver hur ett material matar en brand: antändbarhet, flamspridning, värmeavgivning och rök. Brandmotstånd beskriver hur länge en byggd montering håller tillbaka brand: integritet, isolering och i förekommande fall bärförmåga.

Reaktion på brand, materialtestet

GB 8624 graderar byggmaterial från klass A (obrännbart) ner till B1, B2 och B3, och klass A är den vanliga baslinjen för renrumshöljen i läkemedels-, halvledar- och livsmedelsprojekt. Enligt EN 13501-1 är motsvarande mål A2-s1,d0 eller bättre, där s1 begränsar rökproduktionen och d0 utesluter flammande droppar. ASTM E84 Klass A betyder ett flamspridningsindex på 25 eller lägre och ett rökutvecklingsindex på 450 eller lägre. Notera omfattningen: E84 utvärderar ytförbränning av ett prov och säger ingenting om en 60-minutersbarriär.

Brandmotstånd, monteringstestet

Betyg som EI 30, EI 60 eller EI 120 (EN 1364-1 för väggar, EN 1634-1 för dörrar), eller en entimmesklassificering enligt ASTM E119 eller GB/T 9978, gäller för en montering med en testad tjocklek och orientering. Stenullspaneler testas regelbundet i 60 minuter vid 50 mm, 75 mm och 100 mm, men varje certifikat är endast giltigt för den exakta uppbyggnaden det täcker. En tunnare panel eller en annan fogprofil är en annan montering.

Jämförelse av kärnmaterial för renrumspaneler

Urval av kärnor styr det mesta av brandutfallet, och densiteten är viktigare än formuleringen på ett datablad. Stenull på 60 kg/m3 och stenull på 120 kg/m3 kan bära samma marknadsföringsmärkning och bete sig väldigt olika i ett 60-minuterstest.

Renrumskärnmaterial jämfört med brandklass och beteende. Betygen tillhör alltid den testade enheten, inte till kärnan isolerat.
Kärnmaterial	Typisk reaktion på brand	Beteende under eld	Där det passar
Stenull, 100-120 kg/m3	Klass A / A2-s1,d0	Obrännbar mineralfiber, smältpunkt över 1000 C, inga flammande droppar	Klassade väggar, tak och dörrkärnor
Magnesiumoxid och magnesiumoxisulfat	Klass A	Låg rök, inget brännbart bindemedel; prestanda följer skivans tjocklek och beläggning	Våtprocessområden med strikt hygienkontroll
Gips kärna panel	Klass A	Stabil i 30 till 60 minuter; papper mot förkolningar och fukt försvagar skivan	Skiljeväggar och torra tekniska zoner
Honeycomb av aluminium	Klass A, skin dependent	Bränns inte utan leder värme; förlitar sig på beläggning och lim	Släta lättviktsdörrar och paneler
Polyuretan (PIR eller PUR)	Vanligtvis B1 eller B2	Hög värmeavgivning och tät rök; skum förkolnar och kan droppa	Endast där koder tillåter och sprinkler accepteras
EPS eller XPS	Brännbart	Smälter, sprider låga och producerar kraftig rök	Inte acceptabelt i renrumskuvert

Stenullspaneler i praktiken

För en klassad renrumsvägg är 50 mm eller 75 mm stenullspaneler med 0,5 mm förbelagda stålbeklädnader, obrännbara packningar och mineralullspackade fogar den konfiguration som oftast godkänns. Manuella paneler ger plattare ytor och snävare toleranser runt dörröppningar och genomgående fönster; maskingjorda paneler installeras snabbare över stora takytor. Båda är tillverkade med stenullskärnor och båda ska komma med en testrapport som täcker samma tjocklek och fogdetalj som projektspecifikationen.

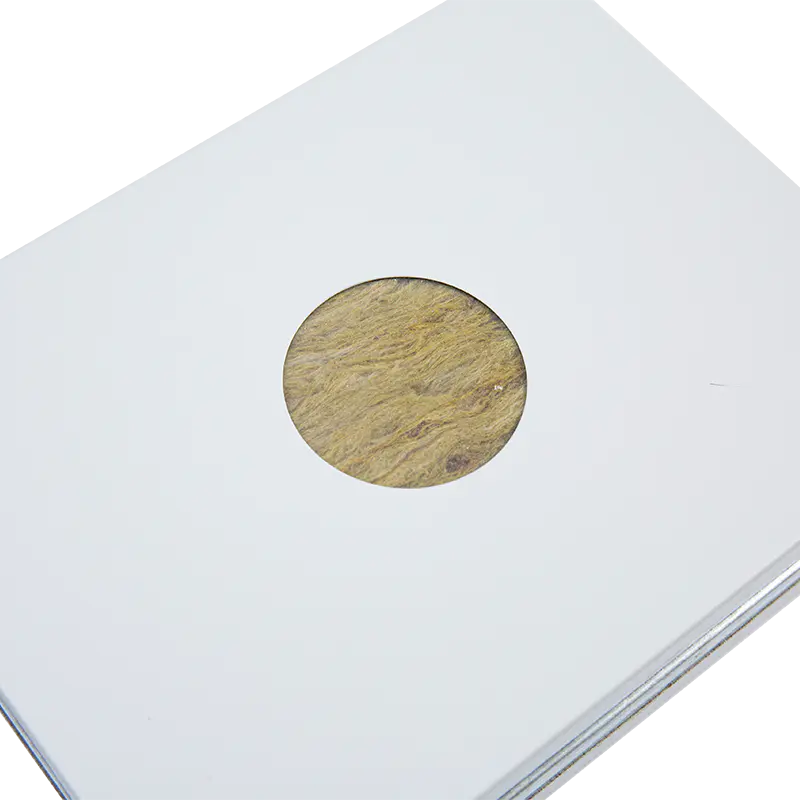

Handmade Rock Wool Cleanroom Panel with Steel Plates

Handgjord stenull renrumspanel med stålplåtar Handgjord renrumspanel i stenull med stålplåtar, relevant där plana ytor, snäva toleranser och brandklassade gränsöversikter spelar roll. Visa produkt →

Brandkrav element för element

En brandstrategi granskar varje gräns för den rena zonen separat. Kravet för ett typiskt renrumsblock lyder så här:

Väggar och tak: obrännbara paneler i full höjd, tätade fogar, ingen exponerad brännbar folie, mineralull packad vid distanser och huvuddetaljer.
Branddörrar: klassade blad och ram certifierade som en enhet, självstängande beslag, svällande eller mineraltätningar, glas ingår i testet.
Nödutgångar: dörrar svänger i färdriktningen, håller sig borta från klädbänkar och utrustning och förblir manövrerbara när förreglingssystemet misslyckas.
Genomföringar: kabelrännor, kanaler och rör förseglade med testade brandskyddssystem, inte enbart en silikonpärla.
VVS: brand- och rökspjäll vid avdelningsgränser, tillgängliga för periodisk inspektion.
Fönster och genomgående fönster: klassificerad inglasning inuti en klassificerad ram; bra glas i en oklassificerad rabatt misslyckas med monteringen.
Golv och golvbeläggningar: icke brännbart eller lågt flamspridande ytskikt utan brännbart limskikt.
Isolering och akustisk fyllning: endast obrännbar mineralull, aldrig skum.

Dörrar förtjänar en egen notering eftersom en renrumsdörr har brandcertifikat och lufttäthetsplikt samtidigt. En renrumsdörr i stål med en mineralkärna, en certifierad ram och dubbeltätade packningar kan hålla en EI 60-klassificering samtidigt som den hanterar tryckskillnaden som håller partiklar på plats. Lägg till en självstängare och samordna förreglingssekvensen så att bladet inte står öppet under produktionen.

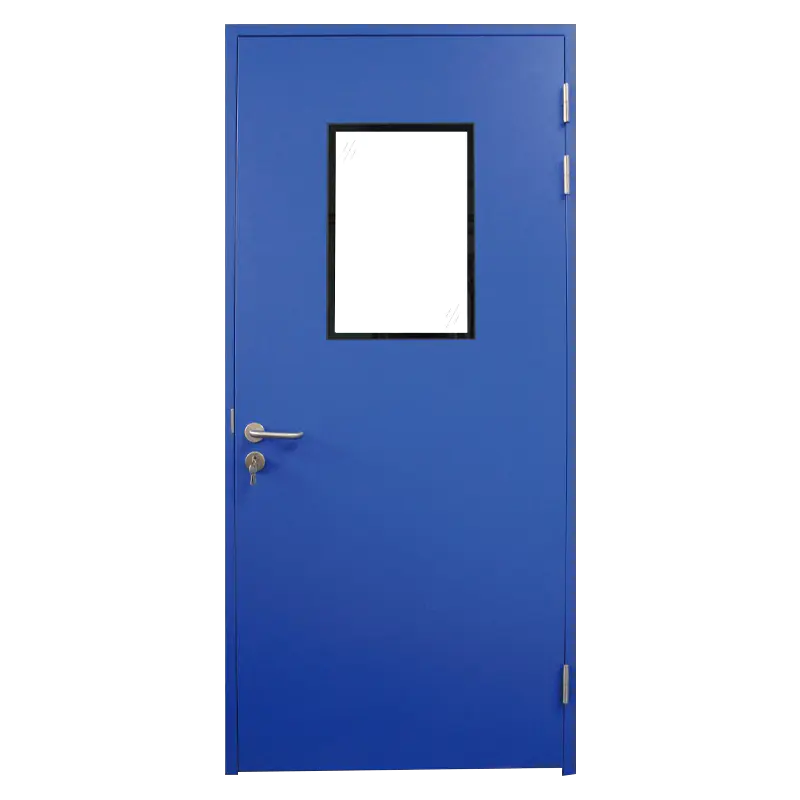

Steel Cleanroom Door for Controlled Environments

Renrumsdörr i stål för kontrollerade miljöer Dörr i rostfritt stål med tresidiga tätningar och en infällbar bottentätning, användbar där hygien, lufttäthet och föroreningskontroll körs. Visa produkt →

Upphandlingskontroller som förhindrar avslag

De flesta avslag spåras tillbaka till dokumentation snarare än produkt. Dessa kontroller täcker de flesta av dem:

Be om monteringstestrapporten, inte kärndatabladet, och bekräfta att det namnger paneltjockleken, kärndensiteten, beklädnaden och fogsystemet.
Matcha densiteten till det testade värdet. Om certifikatet säger 120 kg/m3 är en 90 kg/m3 panel en annan produkt.
Kontrollera rökklassen. Ett s1,d0-resultat eller ett lågt rökutvecklingsindex spelar roll i slutna rena korridorer där evakueringen går långsamt.
Verifiera beläggning och lim. Förbelagt stål är bra; en brännbar film eller skumlim kan ta bort en klass A-kärna.
Bekräfta dörrpaketet. Blad, ram, glas, beslag och tätningar måste finnas på samma certifikat.
Begär ett klippt prov från produktion för att inspektera verklig kärndensitet, fiberorientering och frånvaron av tomrum.
Håll en leverantör ansvarig för monteringen. Att dela paneler och ramar mellan leverantörer gör att certifikatet inte kan verkställas.

Om du väger flera kuvertalternativ samtidigt, en strukturerad recension som denna guide för val av renrumssystem håller brand-, hygien- och kostnadskriterier i en jämförelse istället för tre separata samtal.

Installationsdetaljer Bestäm om betyget håller

En certifierad panel installerad med 20 mm mellanrum och ingen mineralull är en ocertifierad vägg. De detaljer som oftast misslyckas med inspektion:

Fogar fyllda med mineralull innan täcklisten åker på, lämnas aldrig ihåliga.
Huvud- och tröskeldetaljer förseglade med ett testat brandstopp, inte expanderande skum.
Omkretsrörelsefogar bibehålls så att termisk expansion inte kan öppna ett gap i en klassificerad vägg.
Dörrkarmar förankrade i struktur snarare än bara i panelskal.
Spjäll och genomträngningstätningar fotograferade och loggade för överlämningsfilen.

FAQ

Räcker en klass A-kärna för en brandklassad renrumsvägg?

Nej. Klass A beskriver reaktion på brand, inte motstånd. En EI 60 eller en timmes klassificering tillhör hela monteringen, det vill säga panel, skarv, ram, fästelement och tätningar testade tillsammans med angiven tjocklek. En klass A-kärna i en oprövad uppbyggnad bevisar ingenting om kompartmentering.

Vilken stenullstäthet ska anges för renrumspaneler?

100 till 120 kg/m3 är det vanliga intervallet för klassade paneler. Under cirka 80 kg/m3 komprimeras fiberstrukturen under sin egen vikt över långa takspann, vilket påverkar planhet, fogtäthet och brandprestanda på samma gång.

Kan polyuretan-renrumspaneler användas där klassificeringar gäller?

Sällan. Polyuretan- och PIR-kärnor är vanligtvis B1 eller B2 med hög rökeffekt. De förblir fungerande i oklassificerade områden när den lokala myndigheten accepterar rökklass och sprinklertäckning, men korridorer, utgångsvägar och fackväggar kräver en mineralkärna.

Behöver genomgångsfönster och luftduschar branddokumentation?

Ett genomgående fönster inställt i en klassificerad vägg bryter barriären, så den behöver klassificerad glasning i en klassad ram. Luftduschar är utrustning snarare än struktur, men deras kraft- och kontrollpenetrationer behöver fortfarande förseglade detaljer täckta av ett testat brandstoppssystem.

Inköp av brandklassat renrumsmaterial

Kaisier producerar de brandklassade delarna av kuvertet som en familj: renrumspaneler i stenull, magnesiumoxid, magnesiumoxisulfat, aluminiumbikake, polyuretan och rostfritt stål, plus matchande dörrar, fönster, genomgångsfönster, aluminiumprofiler, luftduschar, FFU-enheter och filter. Fyra produktionsbaser i Kina och Thailand tillhandahåller projekt av klass 100 till klass 300 000, med panelprestanda som täcker brandkrav, antibakteriella och antistatiska krav och stöd från design till efterförsäljning.

Maskintillverkad stenull renrumspanel Maskintillverkad stenullspanel med stålbeklädnader, lämpad för klass 100 till 300 000 renrumskonstruktion med uttalad brand-, antibakteriell och antistatisk prestanda. Visa produkt →

Om ditt projekt har ett klassificerat kuvert och en snäv partikelbudget, skicka in väggtjocklek, erforderlig brandklassning och renhetsklass; ingenjörsteamet kommer att bekräfta vilken kärna och dörrpaket som matchar och vilka certifikat som gäller. Du kan nå dem via vår kontaktsida .
