I renrumssystem är dörrar inte bara passager för personal och material – de är det kritiska noder för att upprätthålla tryckskillnadsgradienter, förhindra partikelinträngning och stoppa korskontaminering . Den tydliga slutsatsen är: En kvalificerad renrumsdörr måste samtidigt uppfylla fyra krav – lufttäthet (luftläckage ≤0,3 m³/(h·m²) @100Pa), livslängd (≥500 000 operationer), antibakteriell/korrosionsbeständighet och intelligent förreglingskontroll – och fel i något av dessa områden kan leda till förlust av renlighet, ofta med konsekvenser för väggpanelens läckage. . Följande ger en djupgående teknisk referens från sex dimensioner: kärnprestandaindikatorer, dörrkonstruktion och material, tätningssystem, visningsfönsterdesign, val av hårdvara och installationsacceptans.

Kärnprestandaindikatorer: Fyra viktiga tekniska parametrar för renrumsdörrar

Renrumsdörrarnas prestanda kan kvantifieras och utvärderas direkt. Följande är fyra industrierkända kärnindikatorer:

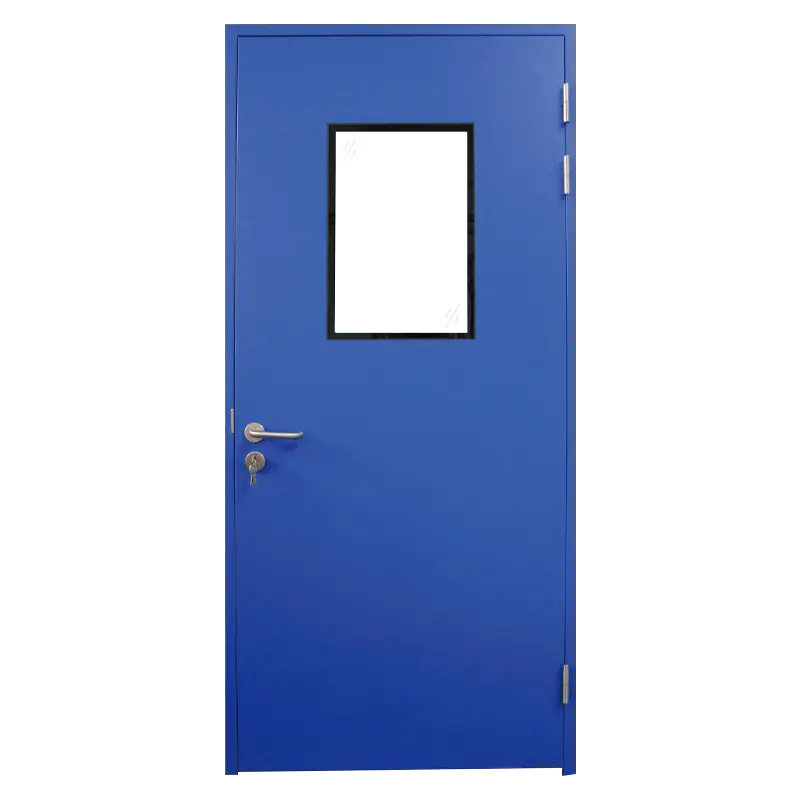

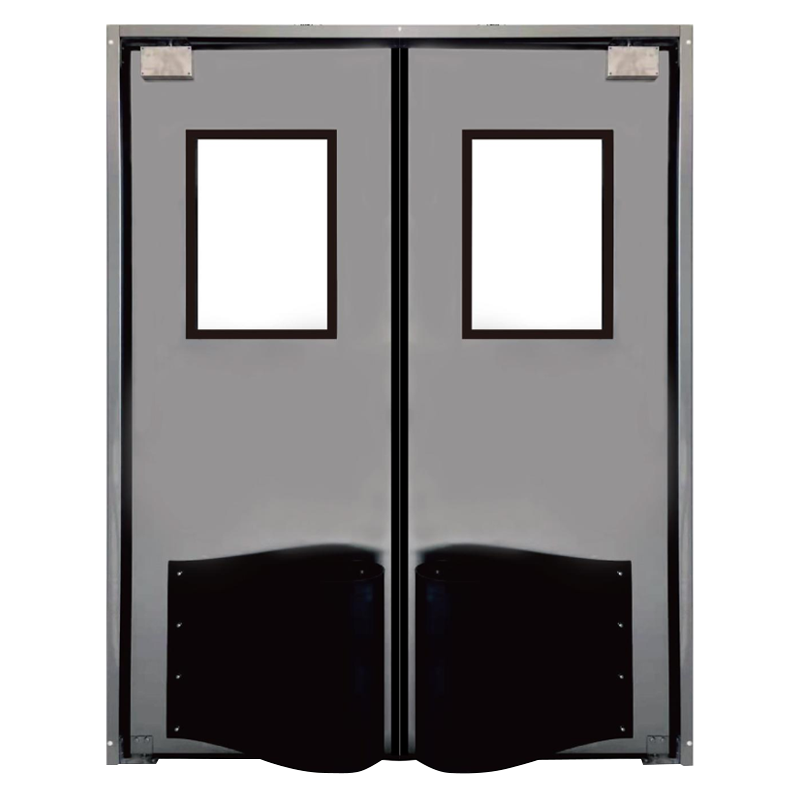

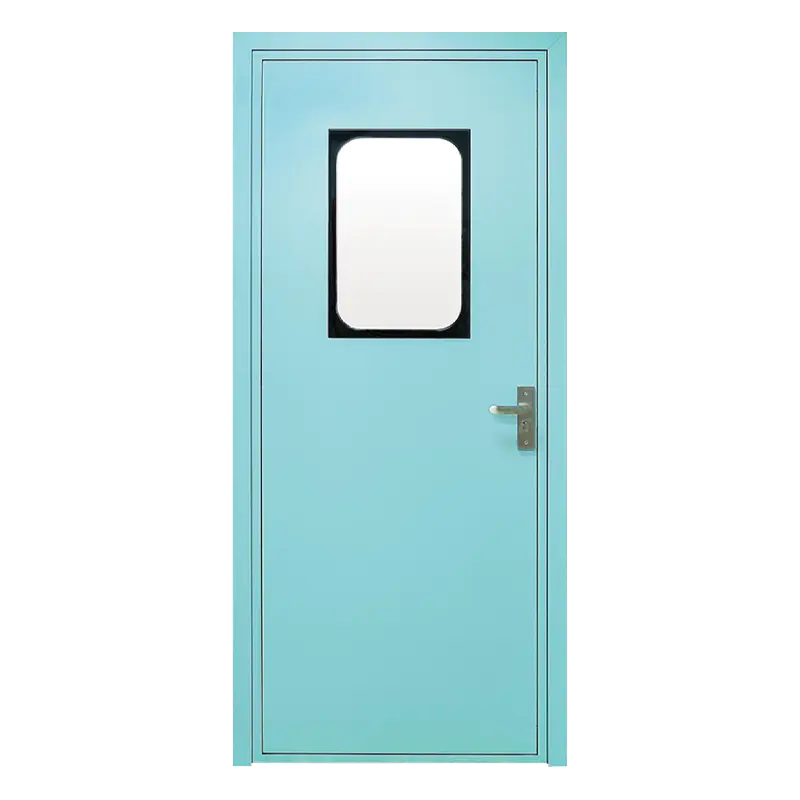

Dörrkonstruktion och material: Prestandajämförelse av tre vanliga typer

Renrumsdörrar är primärt indelade i tre typer baserat på applikationsscenarier och renhetsnivåer:

Tätningssystem: Fem försvarslinjer för att säkerställa lufttäthet

Tätningsprestandan hos en renrumsdörr är dess kärnvärde. Ett komplett tätningssystem består av följande fem lager:

1. Tresidig magnetisk tätningslist : Installerad på ovansidan och båda sidor av dörrkarmen, gjord av medicinskt silikon eller EPDM , med magnetisk attraktion ≥3 kg/m. Tätningskompression på 2-3 mm när dörren är stängd säkerställer tätning utan att försvåra stängning;
2. Nedre automatisk dropptätning (svepremsa) : Sänks automatiskt för att komma i tätt kontakt med golvet när det är stängt (fallhöjd ≥15 mm, mellanrum till golv ≤1 mm), och lyfts automatiskt vid öppning. A tvårads borstgummiskrapa kombination rekommenderas för både tätning och slitstyrka;
3. Dold bottentätningsmekanism : För aseptiska områden rekommenderas pneumatiskt eller elektromagnetiskt drivna dolda tätningslister för att undvika exponerade komponenter som samlar damm, samtidigt som de uppfyller GMP-kraven utan döda hörn;
4. Tröskeldesign : Renrumsdörrar bör prioriteras tröskelfri eller ramptyp tröskel design (höjd ≤15 mm) för enkel vagnpassage. För tröskelfria konstruktioner måste golvet vara kontinuerligt plant med bottentätningen direkt i kontakt med golvet;
5. Visar fönstertätning : Fönsteromkretsen måste ha dubbla tätningar — inre silikontätningsmedel (kontinuerlig fyllning) och yttre EPDM-packning — för att säkerställa att inga luckor mellan glas och dörrpanel.

Lufttäthetsacceptansstandard: Vid 50Pa differenstryck ska hela dörrens luftläckage vara ≤0,3 m³/(h·m²). Halvårstest av rökspår med rökrör rekommenderas för att kontrollera tätningsåldring och installationsdefekter.

Utformning av visningsfönster: Förebyggande av kondens och strukturell tillförlitlighet

Utsiktsfönstret på en renrumsdörr är inte bara ett fönster – det är också en sårbar punkt för lufttäthet. Designstandarder för högkvalitativa visningsfönster är följande:

• Glaskonfiguration : Dubbelskiktigt härdat glas med enskiktstjocklek ≥4 mm och total tjocklek ≥20 mm. Härdat glas har 3-5 gånger slaghållfastheten jämfört med vanligt glas och går sönder till trubbiga partiklar för säkerhets skull;
• Kondensförebyggande design : En 6-12mm luftspalt mellan glasskikten, med hålrummet fyllt med argongas (koncentration ≥90%) och torkmedel för molekylsikt , vilket säkerställer ingen intern kondens vid temperaturskillnader ≥15°C. För kylförvaringsrenrum rekommenderas elektriskt uppvärmt glas (50-100W/m²);
• Förseglingsprocess : Kontinuerlig silikontätningsfyllning mellan glasomkrets och dörrpanel, med fogbredd 8-12mm och djup ≥5mm. Det är förbjudet att använda packningar för trimlister på grund av mikrogap som samlar damm;
• Hörnbehandling : Fönsterram inuti hörn ska ha R≥5 mm rundade övergångar eller 45° geringshörn för att undvika 90° hörn som samlar damm och är svåra att rengöra;
• Säkerhetstillbehör : För högpåverkande områden som logistikpassager, skyddsplåtar i rostfritt stål eller transparent polykarbonat bör installeras på utsidan av glaset, klara av 50 joule slagenergi utan att gå sönder.

I renrum med relativ luftfuktighet >75 % eller temperaturskillnader ≥15°C kan standarddubbelglas utveckla intern kondens — argonfyllt Low-E-belagt glas måste väljas. Torkmedel håller vanligtvis 3-5 år, varefter byte eller underhåll krävs.

Hårdvara och tillbehör: Detaljer bestämmer tillförlitlighet

Hårdvaran av renrumsdörrar måste samtidigt uppfylla krav på hållbarhet, rengöringsbarhet och korrosionsbeständighet. Rekommendationer för val av nyckelkomponenter är följande:

Intelligenta kontroll- och förreglingssystem

I renrum på hög nivå (ISO 5-7) är intelligent dörrkontroll en nyckelteknologi för att förhindra korskontaminering. Huvudfunktionerna inkluderar:

• Elektronisk förregling : Båda dörrarna till ett luftsluss kan inte öppnas samtidigt, med förreglingssvarstid ≤0,5 sekunder. När en dörr öppnas till ≥90° låses den andra automatiskt för att förhindra tryckgradientavbrott;
• Integration av åtkomstkontroll : Integrerad med BMS, stöd för kortsvepning, fingeravtryck eller ansiktsigenkänning. Igenkänningstid ≤1 sekund, med antibakteriell beläggning på igenkänningsanordningens ytor;
• Differenstrycksövervakning : Miniatyr differenstrycksensorer kan integreras i dörrkarmen och visar tryckskillnader i realtid mellan angränsande rum (intervall 0-125Pa, noggrannhet ≤±1Pa). Hörbart/visuellt larm när differenstrycket faller under börvärdet (t.ex. 5Pa);
• Timerkontroll : Logistikdörrar kan ställas in med en öppningsfördröjning (10-30 sekunder); om dörren förblir öppen efter den inställda tiden stänger systemet den automatiskt eller utlöser ett larm för att förhindra tryckskillnadsförlust;
• Övervakning av tätningsstatus : High-end intelligenta dörrar kan utrustas med magnetiska strömbrytare eller närhetssensorer för att skicka larmsignaler till det centrala kontrollrummet när dörren inte är helt stängd, loggar händelser via BMS.

Förreglingslogikkrav: För materialluftslussar måste ytterdörren öppnas först, material placeras, ytterdörren stängas, och först därefter kan innerdörren öppnas - båda dörrarna får aldrig vara öppna samtidigt. Det elektroniska förreglingssystemets tillförlitlighet bör uppnå MTBF ≥50 000 timmar. Månatliga förreglingsfunktionstestning rekommenderas för att säkerställa säkerhet och tillförlitlighet.

Installation och acceptans: Nio viktiga kontrollpunkter på plats

Installationskvaliteten för renrumsdörrar påverkar direkt deras långsiktiga prestanda och renhetseffektivitet. Följande är nio viktiga inspektionspunkter för godkännande på plats:

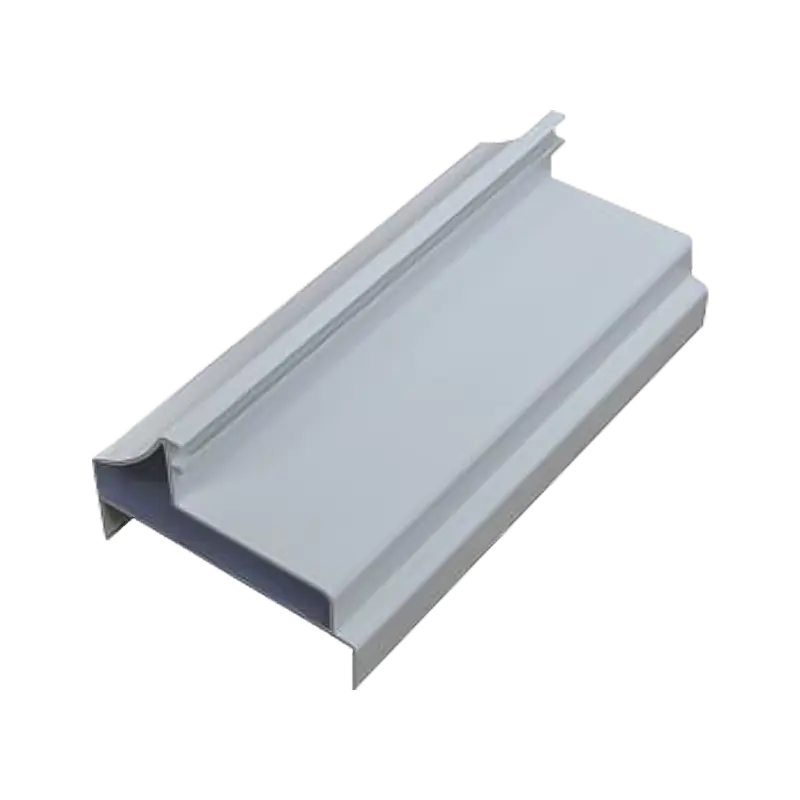

1. Dörrkarm lod : Vertikal avvikelse ≤2 mm/m, horisontell avvikelse ≤1,5 mm/m;
2. Glapp mellan dörrblad och karm : Uniform och ≤3 mm, spaltvariation ≤1 mm;
3. Tätningskompression : När dörren är stängd är tätningskompressionen 20%-30% av den ursprungliga tjockleken (vanligtvis 2-3 mm mätt);
4. Bottentätningstest : När dörren är stängd, använd en 0,1 mm avkänningsmått för att kontrollera gapet mellan dörrens botten och golvet – ska inte kunna sätta in eller infoga djup ≤50 mm;
5. Lufttäthetstest : Använd ett rökrör för att släppa ut rök runt dörrgapets omkrets — ingen rökgenomträngning ska vara synlig på insidan (spårmetoden); eller använd läckagedetektering av differentialtryck, med luftläckage ≤0,3 m³/(h·m²) vid 50Pa;
6. Öppnings-/stängningskraftstest : Använd en kraftmätare — öppningskraft ≤50N, stängningskraft ≤30N;
7. Interlock funktionstest : Simulera tvådörrars förreglingsscenario för att verifiera att när en dörr är helt öppen kan den andra verkligen inte öppnas;
8. Nödutgångstest : Med strömmen avstängd, öppna dörren inifrån — öppningskraft ≤67N, utgångsväg obehindrad;
9. Ytkvalitet : Inga repor, bucklor eller rostfläckar på dörrpanelens yta; beläggningsvidhäftning ≥Grad 1 (tvärsnittstest); rostfri panel Ra≤0,4μm.

A kvartalsvisa kontrollsystem rekommenderas, med fokus på förseglingens åldrande/sprickbildning, gångjärnens löshet, justering av dörrstängarens hastighet och förreglingssystemets känslighet. Åtgärda problem omedelbart genom reparation eller utbyte för att säkerställa att renrumsdörrar förblir i optimalt tätande skick.
