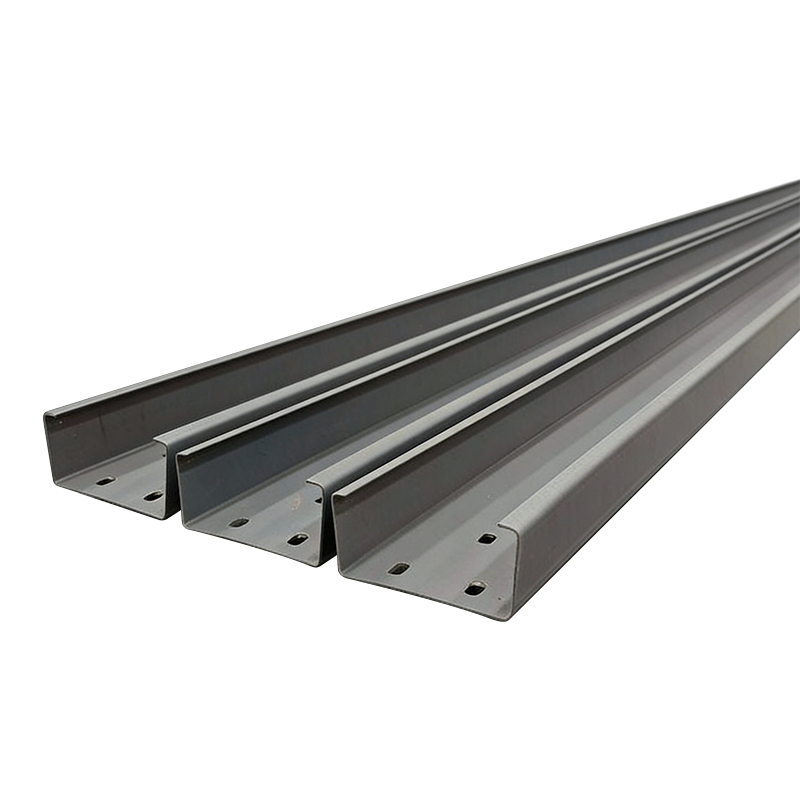

C-formade räfflor i stål Manufacturer

C-formade räfflor i stål är tunnväggiga, kallformade konstruktionselement med ett C-format tvärsnitt som fungerar som den kritiska lastöverföringslänken mellan tak- eller väggbeklädnadspaneler och den primära stålramen. Deras avgörande fördelar— stabila mekaniska tvärsnittsegenskaper, högt förhållande mellan styrka och vikt och enkel installation — gör dem till det föredragna valet för industrianläggningar, lager, logistikcentra och lätta kommersiella byggnader med spännvidder upp till 25 fot (7,6 meter) [^103^]. Till skillnad från Z-ringar, som kräver överlappning för kontinuerliga spännvidder, utmärker sig C-ringar i applikationer med enkel och enkel spännvidd där monteringshastighet och kostnadseffektivitet är av största vikt.

För projekt som kräver väggstöd, golvbjälkar eller tak med enfas, erbjuder C-ringar en 20–30 % kostnadsbesparing över Z-purlin-system samtidigt som man eliminerar komplexiteten med varvanslutningar. Deras 90-graders flänsgeometri säkerställer förutsägbara lastvägar och förenklar konsoldetaljer, vilket gör dem till den bästa lösningen för förkonstruerade metallbyggnader och stålkonstruktioner över hela världen.

Tvärsnittsgeometri och strukturellt beteende

Den C-formade profilen är monosymmetrisk, med en vertikal bana med två parallella horisontella flänsar orienterade i 90 grader mot banan. Denna geometri ger förutsägbart mekaniskt beteende under gravitation och vindbelastningar.

Avsnittsegenskaper och lastfördelning

C-sektionen ger stabil böjningsprestanda kring sin starka axel (vinkelrätt mot banan), vilket gör den idealisk för att stödja jämnt fördelade tak- och väggbelastningar. De parallella flänsarna skapar konsekventa lagerytor för beklädnad av fästelement och konsolanslutningar. Men eftersom sektionen är öppen och monosymmetrisk, uppvisar den lägre vridstyvhet än slutna eller Z-formade sektioner. Denna egenskap gör C-purlins bäst lämpad för applikationer där belastningar appliceras genom skjuvcentrum eller där överbryggning tillhandahålls för att begränsa lateral-torsionsbuckling [^95^].

Spännförmåga efter sektionsdjup

Standard C-purlin djup varierar från 100 mm till 400 mm (4 tum till 16 tum) , med varje djup som motsvarar specifika spänn- och lastgränser. Följande tabell sammanfattar typiska spännegenskaper under standard taklaster [^103^]:

Den faktiska spännförmågan beror på rälsens avstånd, ståltjocklek (mätare), takbelastning (död levande snö) och lokala byggnormer. För spännvidder som överstiger 8 meter blir Z-ringar med överlappade anslutningar vanligtvis mer ekonomiska än enkla C-ringar [^102^].

Materialspecifikationer och tillverkningsstandarder

Hållbarheten och strukturella integriteten hos C-purlins styrs av basstålkvalitet, beläggningssystem och kallformningsprecision.

Basstål och mekaniska egenskaper

C-ringar tillverkas av kallformad galvaniserad stålremsa med en lägsta sträckgräns på 345 N/mm² (50 ksi) , motsvarande ASTM A572 Grade 50 eller AS/NZS 1397 G450 material. Standard basmetalltjocklekar (BMT) sträcker sig från 1,5 mm till 3,0 mm (0,059 tum till 0,118 tum), med tyngre mätare valda för tillämpningar med högre belastning eller bredare avstånd [^97^]. Kallformningsprocessen härdar stålet, vilket ökar sträckgränsen med 10–15 % jämfört med materialet i grundspolen.

Korrosionsskyddssystem

Tre beläggningsalternativ dominerar marknaden:

• Varmförzinkad (zinkbeläggning) : Standardbeläggningsmassa på 180–275 g/m² (Z180–Z275), vilket ger 40 års korrosionsbeständighet i godartade inomhusmiljöer [^96^].
• ZAM-beläggning (Zink-Aluminium-Magnesium) : Avancerad legeringsbeläggning som erbjuder 2–3 gånger korrosionsbeständigheten hos ren zink, idealisk för industrimiljöer vid kusten eller med hög luftfuktighet [^104^].
• Grundmålad finish : Appliceras på galvaniserat underlag för estetisk konsistens med färgade beklädnadspaneler; inte en fristående korrosionsbarriär.

Tillverkningstoleranser

Precisionstillverkning säkerställer passformskvalitet under installationen. Standardproduktionstoleranser är [^101^]:

• Längd: ±5 mm
• Flänsbredd: ±1 mm
• Webbdjup: ±1 mm
• Hålens mittavstånd: ±1,5 mm

C-Purlin vs. Z-Purlin: Urvalskriterier

Medan både C- och Z-sektioner fungerar som sekundära inramningselement, skapar deras distinkta geometrier betydelsefulla prestandaskillnader som dikterar applikationens lämplighet.

Den grundläggande tumregeln: använd C-galler för väggbjälkar, golvbjälkar och enfastak under 8 meter; specificera Z-galler för tak med flera spann, stora industrivikar och projekt med tung snö eller vindbelastning [^96^].

Installation bästa praxis och stagkrav

Korrekt installation förvandlar C-ringar från enskilda delar till ett sammanhängande strukturellt system som kan motstå gravitation, vind och seismiska belastningar.

Spåravstånd och stöddetaljer

Standard avstånd mellan tak för metalltak sträcker sig från 1,2 m till 1,8 m (4 fot till 6 fot) på mitten, beroende på beklädnadsprofil och konstruktionsbelastningar. C-ringar stöds av vinkelkopplingsfästen eller universalfästen som är bultade på de primära rambalkarna eller pelarna. Val av fäste måste matcha grendjupet: en C150 gren kräver en AC150 konsol (0,30 kg vardera), medan en C300 gren kräver en AC300 konsol (0,69 kg vardera) [^101^].

Överbryggning för lateral stabilitet

Eftersom öppna C-sektioner är känsliga för lateral-torsionsbuckling, är överbryggning (även kallad hängstavar eller flugstag) avgörande. Överbryggning begränsar kompressionsflänsens ofargade längd och förhindrar rotation under belastning. Rekommenderat maximalt överbryggningsavstånd är:

• C100 sektioner : 2000 mm maximalt avstånd
• C150 sektioner : 3000 mm maximalt avstånd
• C200–C400 sektioner : 4000 mm maximalt avstånd [^101^]

Överbryggning installeras vanligtvis i mitten av spännvidden för enstaka spann och vid tredje punkter för kontinuerliga spännvidder. Överbryggningssystem i HookFast-stil möjliggör verktygsfri installation genom att klippa direkt till förstansade hål i rälsen.

Installationssekvens

Den rekommenderade monteringssekvensen säkerställer både säkerhet och dimensionsnoggrannhet:

1. Markera purlin-linjer på de primära ramelementen på angivet avstånd.
2. Montera konsoler vid varje grenstödspunkt, vilket säkerställer nivåinriktning inom ±3 mm.
3. Placera C-ringar på konsoler med den öppna sidan konsekvent orienterad (vanligtvis nedåt för taklister för att underlätta överbryggande infästning).
4. Skruva fast räfflor i fästen använder M12 eller M16 bultar med brickor; vridmoment till 50–70 N·m.
5. Installera brygga innan du applicerar tak- eller väggbeklädnad för att stabilisera rälsen.
6. Verifiera justeringen : räfflade toppar bör vara i nivå inom L/360 avböjningsgränsen under egenbelastning.

Tillämpningar inom industrisektorer

C-formade räfflor i stål distribueras över ett brett spektrum av konstruktionstyper, som var och en ställer distinkta prestandakrav.

Industrianläggningar och lager

I förkonstruerade stålbyggnader för tillverkning och lagring, stödjer C-galler trapetsformade takplåtar och väggbeklädnadspaneler. Typiska vikbredder av 6–8 meter anpassas perfekt med C200 eller C250 purlin kapacitet. Den lätta karaktären hos C-purlins (C200×1,5 mm väger ungefär 4,5 kg/m ) minskar kraven på kranen under montering och sänker den totala egenlasten på den primära ramen [^101^].

Logistikcenter och distributionsnav

Moderna logistikanläggningar kräver breda fria spännvidder och höga takfotshöjder. Medan primära ramar ofta använder Z-galler för huvudtaket, specificeras ofta C-ringar för entresolgolv, skärmtak och skiljeväggar där spännvidden är kortare och belastningen är lättare. Deras enkla installation påskyndar projektleveransen i snabba utvecklingar.

Solceller stödsystem

C-galler har dykt upp som ett föredraget inramningselement för markmonterade solcellspaneler och solcellsanläggningar på taket. Deras öppna kanalprofil accepterar lätt bultade klämanslutningar för solpanelskenor, och den galvaniserade beläggningen tål årtionden av utomhusexponering. Standard C150 eller C200 sektioner vid 1,5–2,0 m avstånd ge tillräckligt stöd för typiska PV-moduldimensioner på 1,0 m × 2,0 m.

Jordbruks- och landsbygdsbyggnader

Lantbruksbyggnader, utrustningsskjul och boskapsskydd drar nytta av C-purlins kostnadseffektivitet och korrosionsbeständighet. I dessa applikationer ger C100- eller C150-sektioner vid måttliga spännvidder tillräcklig kapacitet för plåttak samtidigt som materialkostnaderna är minimala. Den 40 års livslängd av galvaniserade C-garn ger långsiktigt värde på landsbygden där tillgången till underhåll kan vara begränsad [^96^].

Kvalitetskontroll och efterlevnadsstandarder

För att säkerställa C-purlins prestanda krävs efterlevnad av erkända material- och designstandarder genom hela leveranskedjan.

Material- och designkoder

C-purlin design och tillverkning styrs av följande standarder:

• AS/NZS 4600:2018 (Australien/Nya Zeeland): Designkod för kallformade stålkonstruktioner, allmänt refererad för beräkningar av rälsens kapacitet.
• ASTM A1003/A1004 (USA): Standardspecifikation för stålplåt som används i kallformade ramar.
• EN 1993-1-3 (Europa): Eurocode 3 designregler för kallformade tunnprofiler och plåt.
• GB/T 2518 (Kina): Standard för kontinuerligt varmförzinkad stålplåt och remsor.

Fabrikens kvalitetssäkring

Ansedda tillverkare implementerar ISO 9001 kvalitetsledningssystem med följande inspektionsprotokoll:

1. Besiktning av inkommande spole : Verifiera sträckgräns, beläggningsmassa och tjocklekstolerans mot kvarncertifikat.
2. Övervakning under process : Kontrollera rullformningsdimensionerna varannan timme; justera rullspalter för att bibehålla profilnoggrannheten.
3. Verifiering av håltagning : Bekräfta hålcentrum, diametrar och kantavstånd med hjälp av go/no-go-mätare.
4. Slutbesiktning : Mät längd, rakhet och ytfinish på varje bunt; avvisa delar med beläggningsskada eller dimensionell bristande överensstämmelse.
