OEM/ODM Fan Filter Unit
Hem / Produkter / Renrumssystem / FFU-enhet

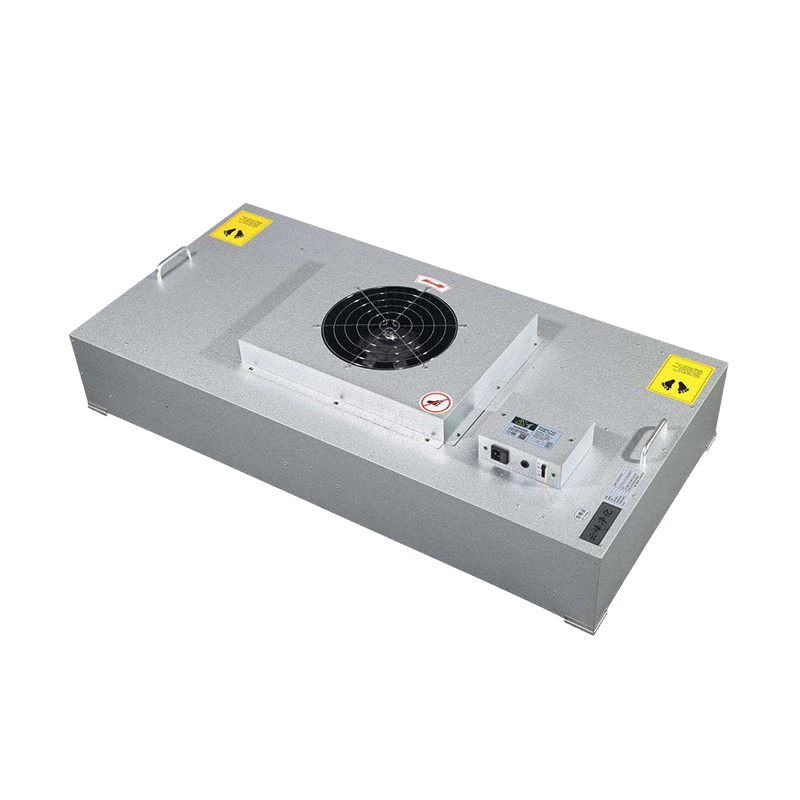

FFU Unit Manufacturer

Produktegenskaper:
Fläkten använder en tysk EBM direktdriven högeffektiv centrifugalfläkt, som har lång livslängd, lågt ljud, underhållsfri drift, låg vibration och steglös hastighetskontroll. Fläkten är pålitlig och har en livslängd på över 50 000 timmar.
Den är särskilt lämplig för modulära ultrarena produktionslinjer och kan användas individuellt eller seriekopplade för att bilda en klass 100 monteringslinje, beroende på processkrav.
Huset är tillverkat av rostfritt stål, aluminiumlegering eller kallvalsad stålplåt, vilket resulterar i en lätt, korrosionsbeständig, rostsäker och estetiskt tilltalande design.
Innan den lämnar fabriken skannas varje produkt individuellt och testas med hjälp av en partikelräknare enligt US Federal Standard 209E för att säkerställa kvalitet.
Valfria tillbehör:
Tysk EBM DC-fläkt, med energibesparing, centraliserad datorstyrning, stabil drift, lågt brus och digital hastighetskontroll. Det kan spara mer än 50 % energi under det initiala motståndet från det högeffektiva filtret, vilket resulterar i låga driftskostnader. En dator kan centralt styra drift, hastighetsjustering och statusövervakning för nästan 8000 fläktar.
ULPA ultrahögeffektivt filter.
Cirkulärt kanalgränssnitt.

Produktkategorier

  1. Renrumssystem
    1. Renrumspaneler
    2. Renrumsprofiler i aluminium
    3. Renrumsdörr
    4. Renrumsfönster
    5. Luftdusch
    6. Renrum passerar genom fönstret
    7. FFU-enhet
    8. Renrumsluftfilter
  2. Stålkonstruktionssystem
    1. Färgbelagda stålprofiler
    2. Stålgolv
    3. Färg stål sandwichpanel
    4. C-formade räfflor i stål
  3. Tillfälliga byggsystem

Heta produkter

  • FFU-enhet

    FFU-enhet
    Produktegenskaper: Fläkten använder en tysk EBM direktdriven högeffektiv centrifugalfläkt,

Om Kaisier

Kaisier Cleans the Globe Tech Empowers Tomorrow

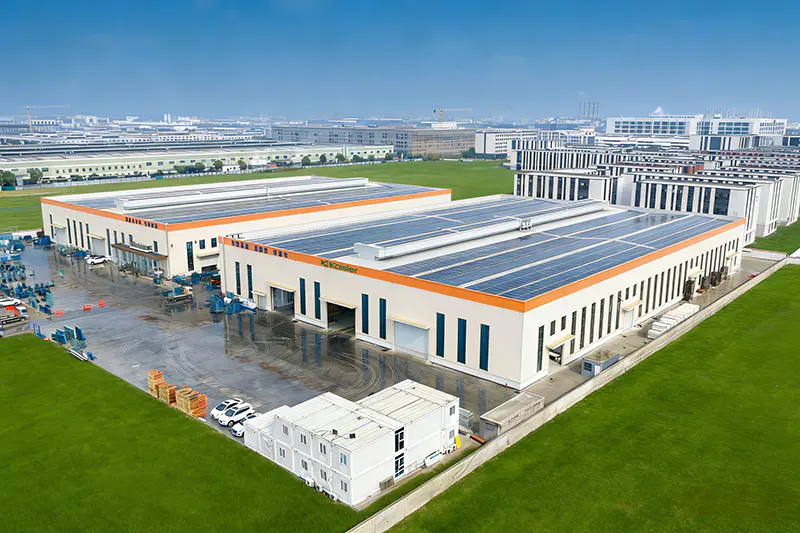

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Företagsprofil
Hedersbevis
  • ISO 9001
  • ISO 14001
  • ISO 45001

Relaterade produkter

Våra senaste nyheter

Meddelande Feedback

FFU-enhet Industry knowledge

I renrumssystem är FFU (Fan Filter Unit) är kärnanordningen som tillför ren luft, integrerar en fläkt och högeffektivt filter och monteras direkt på takets galler. Den tydliga slutsatsen är: Energieffektiviteten, ljudnivån, livslängden och kontrollmetoden för en FFU avgör direkt driftskostnaden och renrumsstabiliteten i ett renrum. En FFU utrustad med en EC borstlös DC-fläkt och H14 högeffektivt filter kan minska energiförbrukningen med mer än 50 % jämfört med traditionella AC-fläktenheter vid nominellt luftflöde, bibehålla ljudnivåer inom 52dB och erbjuda centraliserad övervakning och gruppstyrningsmöjligheter . Följande ger en djupgående teknisk referens från fem dimensioner: fläkttyp, filtreringssystem, huskonstruktion, intelligent styrning och valparametrar.

Fläkttyper: Omfattande jämförelse av EC vs AC-fläktar

Fläkten är kärnkomponenten i en FFU, som direkt bestämmer energiförbrukning, ljudnivå och livslängd. En detaljerad jämförelse av de två vanliga fläkttyperna visas nedan:

Tabell 1: Prestandajämförelse mellan EC borstlös DC-fläkt kontra AC-fläkt
Prestandaparameter EC borstlös DC-fläkt AC-fläkt (traditionell) Fördelarjämförelse
Motorverkningsgrad (%) ≥70 % 40-50 % EC minskar energiförbrukningen med 40 %
Hastighetskontrollmetod 0-10V/PWM/RS485 steglös Transformator/triac (stegad eller begränsad) EC erbjuder mjukare, bredare kontrollområde
Ljudnivå (dBA) 48-52 @ nominellt luftflöde 55-62 @ nominellt luftflöde EC är 3-10dB tystare
Designliv (timmar) ≥80 000 (t.ex. tyska EBM) 50 000-60 000 EC livslängd 30-60% längre
Underhållskrav Underhållsfri (borstlös) Byte av kolborste/kondensator EC är underhållsfritt
Relativ kostnad Baslinje 30–50 % Baslinje EG återbetalningstid ca. 1-2 år

Filtreringssystem: HEPA vs. ULPA urval och läckagetestning

Filtret på en FFU bestämmer renhetsnivån för den tillförda luften. Tekniska parametrar och tillämpningsscenarier för olika filterkvaliteter visas nedan:

Tabell 2: Jämförelse av vanliga filterkvaliteter för FFU
Filterbetyg Verkningsgrad (@0,3μm) Initialt motstånd (Pa) Tillämplig renhetsklass Typiska applikationer
H13 (HEPA) 99,97 % 180-220 ISO 7-8 (klass 10 000/100 000) Elektronikmontage, livsmedelsförpackningar
H14 (HEPA) 99,995 % 220-280 ISO 6 (klass 1 000) Farmaceutisk GMP, medicintekniska produkter
U15 (ULPA) 99,9995 % 250-320 ISO 5 (klass 100) Halvledarlitografi, BSL-labb
U17 (ULPA) 99,999995 % 300-380 ISO 4-5 (klass 10/100) Avancerad halvledare, nanoteknik

Husets konstruktion och material: Balanserar lättvikt och korrosionsbeständighet

Tre material används vanligtvis för FFU-hus: rostfritt stål, aluminiumlegering och kallvalsat stål. En detaljerad jämförelse visas nedan:

Tabell 3: Jämförelse av FFU-husmaterial
Material Vikt (kg/enhet) Korrosionsbeständighet Ytfinish Tillämpliga scenarier Relativ kostnad
304 rostfritt stål 25-30 Utmärkt Borstad/spegel Läkemedel, livsmedel, frätande miljöer Baslinje 50%
Aluminiumlegering 18-22 Bra Anodiserad Elektronik renrum, lätta applikationer Baslinje 20%
Kallvalsad stålpulverbeläggning 20-25 Rättvist Elektrostatisk spray (≥80μm) Allmän industri, lågbudgetprojekt Baslinje

Intelligenta styrsystem: gruppstyrning och energiövervakning

I moderna renrum, FFUs är ofta många (hundratals till tusentals enheter), vilket kräver intelligenta styrsystem för centraliserad hantering. Styrsystemets kärnfunktioner är följande:

  • Centraliserad övervakningsplattform : En enda dator kan centralt styra upp till 8 000 EC fläkt FFUs , övervakning av varje fläkts hastighet, driftstatus, fellarm och kumulativ drifttid i realtid;
  • Zongrupperingskontroll : FFU kan grupperas efter område eller renhetsklass för enhetlig hastighetsjustering och start/stopp-kontroll. Till exempel höghastighetsdrift under produktionstimmar, automatisk växling till låghastighets energisparläge på natten eller under icke-produktionstimmar;
  • Differenstrycksförregling : Länkad till renrumsdifferenstrycksensorer, ökar automatiskt FFU-hastigheten när rumstrycket sjunker under börvärdet för att bibehålla tryckstabiliteten;
  • Energiförbrukningsstatistik och optimering : Systemet beräknar automatiskt kumulativ strömförbrukning per FFU, genererar energirapporter, identifierar högförbrukningsenheter och optimerar driftstrategier. EC fans kan uppnå energibesparingar på mer än 50 % under initialt HEPA-filtermotstånd;
  • Fjärråtkomst och larm : Stöder fjärrövervakning via LAN eller internet; skickar automatiskt larmmeddelanden (SMS/e-post/APP-push) för fläktfel, filterstopp eller kommunikationsavbrott.

Styrmetoder: EC-fläktar stöder 0-10V, PWM eller RS485 kommunikationshastighetskontroll, med svarstid ≤1 sekund. Att välja välrenommerade varumärken som tyska EBM säkerställer tillförlitliga inbyggda kontrollmoduler som sömlöst integreras med värddatorer via MODBUS RTU-protokoll.

Installation och val: Viktiga tillämpningsriktlinjer för FFU i renrum

Följande är kärnparametrar och rekommendationer för FFU-val och installation:

Tabell 4: FFU-val och applikationsparameterrekommendationer
Applikationsscenario Rekommenderad FFU-storlek (mm) Nominellt luftflöde (m³/h) Ansiktshastighet (m/s) Arrangemangstäthet (enheter/m²)
ISO 5 (klass 100) full coverage 1175×575 eller 1225×1225 1000-1500 0,35-0,45 90-100% täckning
ISO 6 (klass 1 000) partial coverage 1175×575 800-1000 0,25-0,35 20-35 %
ISO 7 (klass 10 000) 1175×575 600-800 0,22-0,28 15-25 %
Material/lokaliserad ren zon 610×610 eller anpassad 300-600 0,35-0,50 Lokaliserat arrangemang

FFU Underhåll och Livscykelhantering

Regelbundet underhåll är avgörande för att säkerställa en långsiktig stabil drift av FFU. Ett rekommenderat underhållsschema är följande:

  1. Månatlig besiktning : Kontrollera FFU-driftstatus (inget onormalt ljud eller vibration), differenstryckmätaravläsningar (registrera initialvärde och trend) och dammansamling i förfiltret;
  2. Kvartalsvis : Rengör fläkthjulet och husets insida (använd luddfria våtservetter och isopropylalkohol); kontrollera för lösa elektriska anslutningar;
  3. Halvårsvis : Testa FFU utloppshastighet och enhetlighet (mät minst 5 poäng); om hastighetsavvikelsen överstiger ±20 %, justera fläkthastigheten eller inspektera filtret;
  4. Årligen : Utför PAO-läckagetestning för att säkerställa att inga HEPA/ULPA-filter läcker. Kalibrera differenstrycksensorer och styrsystem samtidigt;
  5. Filterbyte : Byt ut filtret när differenstrycket når två gånger det initiala motståndet, eller när PAO-läckagetest avslöjar läckage. Testa igen för läckage efter byte.

FFUs utrustade med högkvalitativa EC-fläktar (t.ex. tyska EBM), under normala underhållsförhållanden, kan uppnå en total livslängd på mer än 10 år, med fläktkomponenten som klarar 80 000 timmars kontinuerlig felfri drift . Att upprätta utrustningsregister som dokumenterar installationsdatum, underhållshistorik och filterbytesintervall för varje FFU möjliggör förutsägande underhåll och förhindrar plötsliga fel som kan äventyra renligheten.
