Renrumsdörrtyper: skjutdörrar vs svängdörrar

Ett luftsluss på 4 m² mellan en ISO 8-korridor och ett ISO 7-påfyllningsrum lämnar ungefär 900 mm fri bredd när väggpanelerna väl är uppe. Montera ett 1000 mm svängblad i det gapet och det sveper en hel meter båge rakt in i förarens arbetszon. Ett skjutblad stängs utan att stjäla golvyta, men det behöver en ficka eller ett ytspår och en drivning om personal trycker vagnar genom hela skiftet.

Den enda avvägningen förklarar de flesta renrumsdörrbeslut. Svängdörrar är standard: enklare, billigare, självstängande och lättare att täta mot tryckskillnad. Skjutdörrar vinner när öppningen är snäv, trafiken är tung, bladet är för skrymmande att trycka på eller rummet måste förbli tätt medan människor och gods passerar. Ingen av dessa typer är allmänt sett bättre, och fel val dyker vanligtvis upp månader senare eftersom förhöjda partikelantal vid tröskeln eller ett underhållsbesök var fjortonde dag.

Nedan är hur varje typ beter sig i ett klassificerat utrymme, där den verkliga ägandekostnaden sitter och där varje typ slutar vara det förnuftiga svaret. Om det bredare rumskonceptet fortfarande är öppet, guide för val av renrumssystem täcker paneler, tak och luftflöde innan du når dörrschemat.

Hur en svängbar renrumsdörr beter sig under tryck

En slagdörr är en ram, en gångjärnssats, ett blad och en packning. I ett renrum är packningen det viktiga. När bladet stängs måste perimeterförseglingen komprimeras tillräckligt för att förhindra luftvandring mellan två rum som hålls 10 till 15 Pa isär. Det är därför renrumsblad är specificerade med kontinuerliga packningar, justerbara gångjärn och en närmare storlek för lövmassan snarare än vad som fanns kvar i skåpbilen.

Bladet hängs normalt för att svänga mot sidan med högre tryck. Tryck trycker då in dörren i sin karm istället för bort från den, så att en trött stängare inte tyst förvandlar dörren till en läckbana. Den praktiska konsekvensen är att ett gungblad mynnar ut i renare rummet, vilket är värt att kontrollera mot klänningsflöde och vagnvägar på ritningen snarare än på plats.

Där slagdörrar är det rätta svaret

Låg till måttlig trafik, några dussin rörelser per skift.
Smala öppningar, typiskt 800-1000 mm enkelblad eller 1200-1800 mm dubbelblad.
Rum där en repeterbar tätning är viktigare än cykelhastigheten.
Väggar utan plats för en bana, en ficka eller en huvudmonterad operatör.
Bländare utan kraft, där en fjäderstängare är det enklaste felsäkra.

Inspektion är den tysta fördelen. Du kan se packningen, känna kompressionen och justera den närmare på några minuter när rummet är i drift igen.

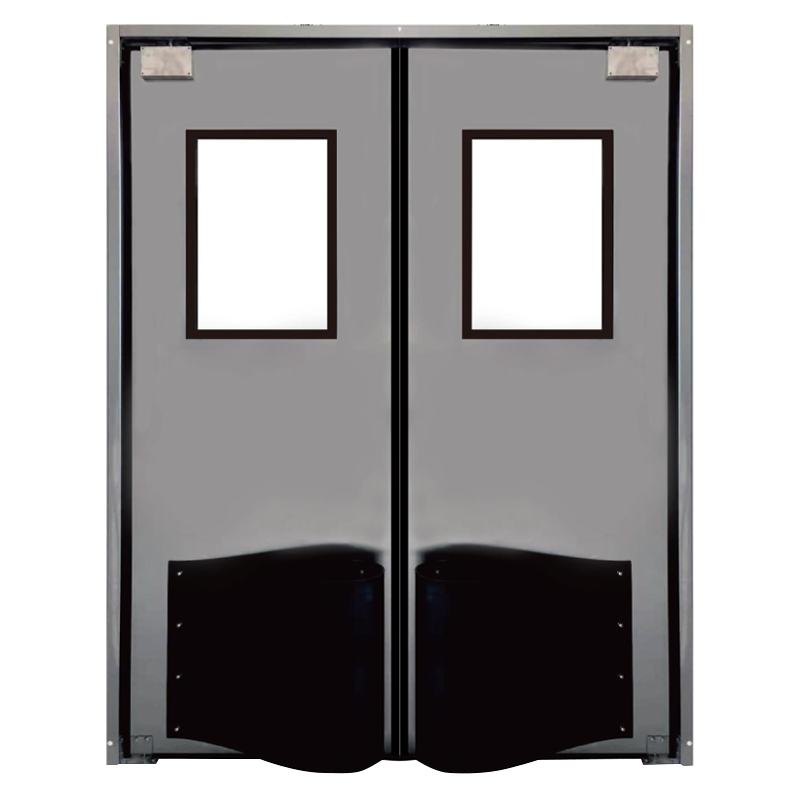

Swing Impact Door for High-Traffic Environments

Svängdörr för miljöer med hög trafik En skyddande slagdörr med slagtåliga paneler och enkel inspektion, lämplig för sjukhus, renrum och lager där tät trafik kräver hållbarhet. Visa produkt →

Där skjutbara renrumsdörrar tjänar sin kostnad

En skjutdörr byter ut ett gångjärn mot en mekanism: rullar, ett spår, en bottenstyrning och, vid de flesta installationer, en rem- eller kuggstångsdrift. Bladet går parallellt med väggen, så det förbrukar ingen svängbåge. Det är den enskilt största anledningen till att den specificeras i kompakta luftslussar, kylrum och materialkorridorer där ett svängblad skulle smutsa ner ställningar eller ett maskinskydd.

Vanliga glidkonfigurationer

Ytmonterad: spår fäst på den rena eller smutsiga sidan, det enklaste arrangemanget att installera och serva.
Teleskopisk: två eller flera blad med olika bredd staplas i en kort ficka när vägglängden är begränsad.
Bi-parting: två blad öppna från mitten för breda öppningar och högt flöde.
Hermetisk glidning: en nedfällbar eller uppblåsbar packning förseglar bladet först när det är helt stängt.

Tätning är där skjutdörrar historiskt sett har varit korta. En enkel borste eller läpppackning skaver längs ramen vid varje cykel och läcker så fort bladet börjar böjas. En nedfällbar packning undviker det slitaget eftersom den kommer i kontakt med golvet och ramen endast i stängt läge, och dess läckagetal kommer nära de för en slagdörr.

Körvalet förändrar sedan ekonomin. En eldriven skjutdörr kan låsas ihop med ett genomgående fönster eller en luftdusch så att endast en öppning öppnas åt gången, något som ett manuellt svängblad inte kan göra utan att elektriska slag slåss närmare. Över en öppningsbredd på ungefär 2000 mm tar automationen också bort räckvidds- och ansträngningsproblemet som gör ett tungt manuellt blad till ett säkerhetsproblem.

Renrumsdörr Tillverkare Kaisier Cleans the Globe Tech Empowers Tomorrow Visa produkt →

Skjutbara vs svängbara renrumsdörrar: sida vid sida

Båda pelarna förutsätter samma öppning i en panelvägg, differens på 10-15 Pa och manuell användning om inget annat anges. Siffrorna ändras så fort automation eller en hermetisk packning läggs till.

Typiska avvägningar för en 1000 mm enbladig dörr; faktiska värden beror på tryckskillnad, packningsdesign och drivningsspecifikation.
Kriterier	Svängdörr	Skjutdörr
Tillstånd behövs	Båge lika med bladbredd, ca 1 m	Spår eller ficka längs väggytan
Tätningskvalitet	Kontinuerlig packning komprimerad vid spärrkanten	Beror på packning; rullgardinsmenyn typ matchar swing
Tryckbeteende	Tryck hjälper till att placera bladet i ramen	Trycket belastar bladet mot styrningen
Cykeltid	2-4 s manuell eller driven	1-3 s driven, långsam om den trycks för hand
Trafikkapacitet	Passar några dussin rörelser per skift	Passar kontinuerligt flöde och trolleytrafik
Breda öppningar	Dubbelblad blir tungt och behöver plats	Bi-parting eller teleskopisk håller den kompakt
Effektförlust	Fjäder närmare återställer bladet till stängt	Manuell frigöring; vissa enheter inte öppnas
Underhållspunkter	Gångjärn, tätare, packning	Rullar, spår, bälte, guide, packning
Installerad kostnad	Nedre baslinje	Högre när drivning och kontroller ingår
Bäst passform	Luftslussar, omklädningsrum, ISO 5-8 sviter	Täta väggbanor, kylrum, automatiserade linjer

Material, packningar och hårdvara som avgör prestanda

Typ är bara halva specifikationen. En vettig slagdörr med dålig packning går sönder, och en skjutdörr med en väldesignad hermetisk tätning passerar. Fem detaljer skiljer en dörr som håller sin klass från en som behöver justeras varje månad.

Bladkonstruktion: pulverlackerat stål för torra områden, aluminiumlegering med HPL-beklädnad för avtorkningszoner, rostfritt stål 304 eller 316 där nedspolning och korrosionsbeständighet spelar roll.
Packning: kontinuerlig EPDM eller silikon, utbytbar utan att demontera ramen, komprimerad av justerbar hårdvara snarare än kraft.
Visionspanel: planglasad och dubbelglasad mellan klassificerade zoner så att glaset inte blir läckagevägen.
Hårdvara: rostfria gångjärn och en tätare klassad för bladmassan, plus en golvstyrning på alla breda glidblad.
Styrning: spärrar, fotsensorer, kortläsare och en mekanisk nödöppning som fungerar utan ström.

Rostfria löv är det vanliga svaret i läkemedels- och livsmedelsväxter eftersom de tål frekvent rengöring utan att skada ytan. Den verkliga frågan är inte om rostfritt ser bättre ut, utan om rengöringsregimen skulle ta bort en belagd yta inuti tillgångens livslängd.

Stainless Steel Cleanroom Door for GMP Environments

Renrumsdörr i rostfritt stål för GMP-miljöer En renrumsdörr i rostfritt stål med sömlös konstruktion och flerstegstätning, lämplig för GMP-renrum och sterila miljöer som kräver frekvent rengöring. Visa produkt →

En praktisk urvalschecklista

Arbeta igenom dessa innan dörrschemat är fixat. Vilken som helst av dem kan ändra typ, inte bara modellen.

Mät den fria bredden och den fria väggytan på båda sidor; svaret eliminerar ofta en typ direkt.
Räkna rörelser per skift per bländare, inklusive vagnar, och avgör om ett manuellt blad är realistiskt.
Bekräfta tryckskillnaden och dess riktning, häng eller styr sedan bladet därefter.
Kontrollera rengöringsregimen, eftersom den bestämmer finishen långt innan estetiken gör det.
Bestäm om öppningen måste låsa ihop med ett genomgående fönster, luftdusch eller åtkomstpanel.
Håll med om felläget: vid strömavbrott, ska dörren stängas, förbli öppen eller släppas för manuell användning?

Vanliga frågor

Vilken typ passar ett ISO 5 renrum?

En slagdörr är den vanliga utgångspunkten, eftersom en kontinuerlig komprimerad packning är den enklaste pålitliga tätningen i den klassen. Välj hermetisk glidning endast om layouten inte har plats för en svängbåge, eller om bländaren måste låsa ihop med nästa zon.

Kan en skjutdörr matcha en slagdörr på tryck?

Ja, med en nedfällbar eller uppblåsbar packning som endast tätar i stängt läge. En vanlig borsttätning kommer att läcka så snart bladet böjer sig, hur bra spåret än är inriktat.

Hur mycket utrymme behöver ett gungblad?

Tillåt ungefär bladbredden plus 50-100 mm för handtaget och operatören, så ett 900 mm blad behöver ungefär en meter fritt golv på den sida den öppnar mot.

Behöver skjutbara renrumsdörrar alltid ström?

Nej. Löv upp till ca 60 kg kan manövreras för hand på bra rullar. Därutöver belastar manuell användning både föraren och spåruppriktningen.

Att välja mellan de två utan att överspecificera

De flesta anläggningar slutar med båda typerna, och det är det korrekta resultatet. Svängblad i luftslussar och klädrum, där en hård tätning och enkelt underhåll är viktigt; skjutbara blad där väggbanan är kort, trafiken konstant eller öppningen måste låsa ihop sig med nästa zon.

Bestäm typen från spelrum, differenstryck och trafikantal, och spendera sedan den återstående budgeten på packningen, hårdvaran och enheten. Om du vill att dörrschemat ska granskas tillsammans med panel- och taklayouten, skicka oss ritningarna och vi kommer tillbaka med en byggbar specifikation.
