En komplett guide till val av renrumssystem

Renlighetsnivå: Den första ankarpunkten för urval

Alla renrumssystemdesigner kretsar kring renhetsnivåer. ISO 14644-1:2025 klassificerar renlighet från ISO klass 1 till ISO klass 9. Hushållsteknik använder vanligtvis klass 100, klass 1 000, klass 10 000 och klass 100 000 terminologi. Högre nivåer kräver striktare partikelkontroll, med byggkostnader och energiförbrukning som ökar exponentiellt.

Undvik "överdesign" vid urval. Ett läkemedelsföretag byggde en hjälpzon av grad C enligt klass B-standarder, vilket resulterade i årlig energiförbrukning ökar med cirka 35 % , och återbetalningstiden som förlängs med 2,8 år. Det rationella tillvägagångssättet är: designa kärnprocesszoner till de högsta kraven, nedgradera hjälpzoner och förhindra kontamineringsåterflöde genom differentiella tryckgradienter (kärnzon ≥10Pa , luftsluss ≥10Pa , korridor ≥10Pa ).

Modulär kontra traditionell konstruktion: Val av läge bestämmer livscykelkostnad

Detta är det mest kritiska strukturella beslutet i urvalet 2026. Modulära renrum använder prefabricerade väggpaneler, tak och FFU-enheter för montering på plats, medan traditionellt läge involverar på plats svetsning av ramverk, installation av kanalsystem och högeffektiva filter.

Modulära lösningars kärnfördelar ligger i skalbarhet och komprimerade byggscheman. Mätdata från industrin visar att modulära lägen kan förkorta den genomsnittliga byggtiden med över 30 % , och stödja framtida "murborttagning för expansion" - särskilt lämplig för hyrda anläggningar eller företag med osäker kapacitet. När det gäller driftskostnader, på grund av högeffektiv energibesparande utrustning och intelligenta gruppstyrsystem, kan energiförbrukningen vara minskat med 20%-40% jämfört med traditionella lösningar.

Modulär är dock inte universellt tillämplig. När arean överstiger 500 kvadratmeter eller involverar komplexa processrör, erbjuder traditionell anläggningsreningsteknik EPC generellt entreprenadläge fördelar i strukturell styrka och omfattande rörlayout. Ett nytt energibatteriprojekt mätte att en 800 kvadratmeter Den totala kostnaden för den modulära lösningen var faktiskt 18 % högre än den traditionella, eftersom kostnaderna för strukturell förstärkning av stora utrymmen uppvägde prefabriceringsfördelarna.

Val av kärnutrustning: Matchande logik för FFU, filter och envelope-strukturer

Renrumssystemets prestanda bestäms av treenigheten av "envelope structure rening HVAC automatic control system" - varje enskild svag punkt kommer att försämra den totala effektiviteten.

Envelope Structure Lufttäthet: Den första försvarslinjen för renlighet

De 2026 implementerade GB/T 29468-2024 "Cleanroom Envelope Structure Sandwich Paneler" har förtydligat obligatoriska indikatorer för kärnmaterials brandklassificering, ytbeläggnings korrosionsbeständighet och andra hårda krav. Under urvalet bör leverantörer åläggas att tillhandahålla panelens lufttäthetstestrapporter – luftläckage i fogspalter är den främsta orsaken till bristande efterlevnad av renlighet. Ett elektronikfabriksprojekt använde icke-standardiserade aluminiumprofiler för skarvning, vilket resulterade i ISO klass 5 zonpartikelantal överskrider standarderna med 2,3 gånger , kräver 47 dagar för omarbetning för att byta ut tätningspackningar och justera differenstrycket.

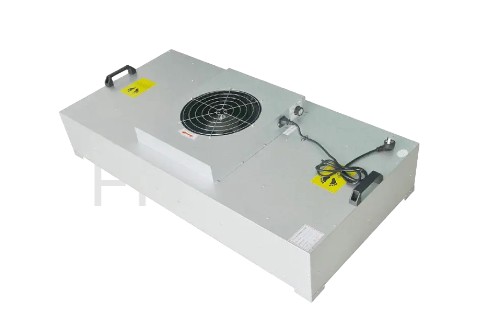

FFU-valnyckelparametrar

Valet av FFU (Fan Filter Unit) kräver uppmärksamhet på tre kärnparametrar:

• Fläktens livslängd: Direktdrivna centrifugalfläktar av hög kvalitet kan nå över 50 000 timmar
• Ljudnivå: Arbetszon ≤65dB(A)
• Hastighetsregleringsområde: Steglös hastighetsreglering anpassar sig till olika kapacitetsförhållanden

Halvledarproduktionslinjer använder vanligen FFU heltäckande tak för att skapa enkelriktat flöde, medan farmaceutiska Grade C-zoner kan använda icke-enriktade flödeskombinationer av lokala laminära flödeshuvar, minska FFU-upphandlingen med 30 % .

Trestegs filterkonfigurationsstrategi

Filterkonfigurationen följer "primär medelhög/ultrahög effektivitet" trestegsfiltrering. En kritisk missuppfattning är att försumma det primära filterdammhållningskapaciteten - när kapaciteten är otillräcklig, täpps medel- och högeffektiva filter till i förtid, vilket gör att systemets motstånd mot överspänningar och energiförbrukningen ökar. Rekommendationer:

1. Primärt: G4-kvalitet panelfilter (dammhållningskapacitet ≥500g )
2. Medium: F8-klassade fickfilter
3. Terminal högeffektiva filter (H13-H14 kvalitet) med ≥99,99 % effektivitet för ≥0,3μm partiklar

2026 Uppdateringar av efterlevnad som måste åtgärdas vid urval

2025-2026 är en period av intensiva uppdateringar av renrumsstandarder. Om du ignorerar följande nya bestämmelser under urvalet kan det leda till misslyckande med acceptans eller driftfel:

• GB/T 33556.1-2025 (Gäller 1 maj 2026): Specifikationer för applikationsspecifikationer för renrum på sjukhus, stärkande av isoleringsavdelningen för negativt tryck och kraven för onlineövervakning av differentialtryck i operationsrummet
• GB/T 47162-2026 (Gäller 1 september 2026): Allmänna tekniska krav för renrumsdörrar, första gången nationella standardkvantitativa indikatorer för dörrpanelens lufttäthet, packningens hållbarhet och observationsfönster anti-kondensering
• GB/T 46376-2025 (Gäller 1 maj 2026): Renrumsdrift och underhållsservicestandarder, som kräver fullständiga drifts- och underhållsregister under hela livscykeln med spårbarhet för filterbyte, differentialtryckskalibrering och andra operationer
• GB 50073-2013 2025 partiell revision: Nya högkvalitativa riktlinjer för design av verkstad för renrum, plus energibesparande design och krav på koldioxidutsläpp

Checklista för urvalsbeslut: Undvika vanliga fallgropar

Innan du slutför lösningen, använd följande checklista för punkt-för-artikel-verifiering:

Renrumssystem urval är i huvudsak en balans mellan "processkrav - ramverk för efterlevnad - livscykelkostnad." 2026-trenden visar att den råa modellen att helt enkelt sträva efter hög renlighet har eliminerats, ersatt av exakt design baserad på digital simulering (BIM CFD luftflödessimulering), konstruktionslägen som djupt integrerar modularisering och intelligens, och full livscykelöverensstämmelsehantering som omfattar design-konstruktion-drift. När företag väljer ut bör företagen prioritera att utvärdera om tjänsteleverantörer har integreringsförmåga och branschkunnande över standarder, snarare än att bara jämföra initiala offerter.

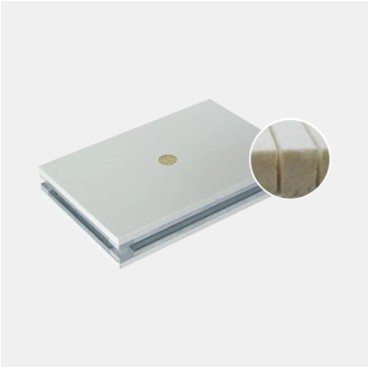

Hur man väljer Panels för elektroniska dammfria renrumssystem?

När du väljer renrumspaneler för en elektronisk dammfri verkstad är nyckeln inte bara att välja det dyraste materialet. Rätt val beror på renhetsnivå, luftfuktighetsförhållanden, brandmotstånd, krav på antistatisk elektricitet och underhållsfrekvens . För de flesta elektroniktillverkningsprojekt är maskingjorda stenullspaneler eller magnesiumbaserade paneler praktiska och pålitliga val.

• Allmänna elektronikmonteringsverkstäder: Maskintillverkade renrumspaneler av stenull
• Verkstäder med hög renlighet: Magnesiumbaserade renrumspaneler
• Fuktiga miljöer: Renrumspaneler i polyuretan
• Områden som kräver frekventa modifieringar: Bikakepaneler av aluminium
• ESD-känsliga områden: Paneler med antistatisk ytbehandling

Varför panelval är viktigt i elektroniska renrum

Renrumspaneler är inte bara vägg- och takmaterial. De påverkar direkt luftens renhet, tätningsprestanda och långvarig verkstadsstabilitet. Elektronikproduktion är mycket känslig för dammpartiklar, luftfuktighetsfluktuationer och statisk elektricitet, så dåligt panelval kan minska produktutbytet.

• Luftläckage genom fogar sänker renhetsnivån
• Fuktdeformation påverkar tätningen av dörrar och fönster
• Dammbildning förorenar känsliga komponenter
• Statisk elektricitet kan skada elektroniska enheter
• Frekvent underhåll ökar risken för stillestånd

Jämförelse av vanliga typer av renrumspaneler

Välj paneler efter verkstadstyp

SMT Produktionsverkstad

Stenull eller magnesiumbaserade paneler rekommenderas för stabil struktur och brandmotstånd i utrustningstäta miljöer.

Precisionsmonteringsverkstad

Magnesiumbaserade paneler med bättre planhet bidrar till att förbättra tätningsprestanda.

Fuktiga klimatelektronikfabriken

Polyuretanpaneler är lämpliga på grund av starkare fuktbeständighet och isoleringsförmåga.

FoU och testområden

Bikakepaneler av aluminium är idealiska för områden som kräver framtida layoutjusteringar.

Viktiga faktorer att kontrollera före köp

1. Stålplåttjocklek: Välj strukturellt stabila specifikationer.
2. Kärndensitet: Högre densitet innebär ofta bättre motståndskraft mot deformation.
3. Brandklass: Prioritera högre brandbeständighetsklasser.
4. Lufttäthet: Fogens tätningskvalitet påverkar direkt renheten.
5. Ytfinish: Välj efter behov av antistatisk eller korrosionsbeständighet.

Hur man balanserar budget och långsiktig prestanda

Ett praktiskt tillvägagångssätt är premiumpaneler för kritiska zoner och standardpaneler för stödområden .

• Kärnproduktionszoner: Paneler med hög stabilitet
• Korridorer och förvaring: Standard renrumspaneler
• Serviceutrymmen: Grundläggande kapslingsmaterial

Installationskvaliteten avgör slutresultatet

Även utmärkta panelmaterial kan inte fungera bra om installationskvaliteten är dålig. Kontrollera följande noggrant:

• Enhetliga och tätade panelerkarvar
• Släta hörnövergångar
• Tätade tak- och luftutloppsanslutningar
• Planmontering av dörrar och väggpaneler
• Rimliga underhållsöppningar

Slutsats

När man väljer panels för ett elektroniskt dammfritt renrumssystem, prioritera renhet stabilitet > säkerhet > hållbarhet > underhållsbekvämlighet . För de flesta elektronikfabriker är stenull och magnesiumbaserade paneler pålitliga vanliga val, medan bikakepaneler av polyuretan och aluminium är bättre för fuktiga eller flexibla miljöer.

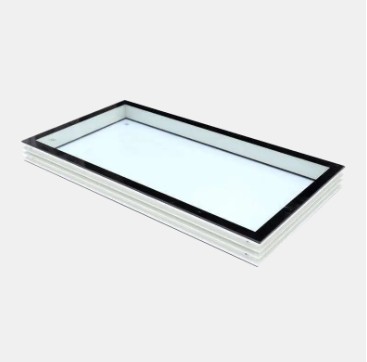

Vilket är mer praktiskt i workshops med låg renlighet: Renrumspaneler or Renrumsfönster ?

I verkstäder med låg renlighet (t.ex ISO klass 8, ISO klass 9 eller allmänt kontrollerade produktionsområden ), om bara ett alternativ kan prioriteras, renrumspaneler är vanligtvis mer praktiska än renrumsfönster . Detta beror på att paneler täcker en större yta och direkt bestämmer väggtätning, rengöringseffektivitet, hållbarhet och miljöstabilitet.

Renrumsfönster är också användbara, men i renrum av lägre kvalitet ger de främst belysning, insyn och lokal separation. De är vanligtvis en förvaltningsuppgradering, medan paneler är den väsentliga kapslingsstrukturen.

• Begränsad budget: Prioritera renrumspaneler
• Behöver synlighet: Lägg till renrumsfönster
• Nybyggnation: Planera paneler och fönster tillsammans

Varför lågrenlighetsworkshops bör prioritera renrumspaneler

Även om verkstäder med låg renlighet har lägre standard än avancerade renrum, kräver de fortfarande dammkontroll, fuktbeständighet och kontamineringshantering. Som huvudvägg och takmaterial har renrumspaneler en mer direkt påverkan på miljön.

• Vanligtvis täcka mer än 80 % av inneslutningsytor
• Släta ytor förenklar rengöring och sanering
• Tätade skarvar minskar inträngning av damm utifrån
• Värme- och ljudisolering förbättrar verkstadens stabilitet
• Snabbare underhåll och enklare byte

Det praktiska värdet av renrumsfönster

Renrumsfönster är inte oviktigt. I renrum av lägre kvalitet förbättrar de främst visuell hantering och arbetskomfort. De är idealiska där observation, dagsljus eller övervakning behövs.

• Övervaka produktionen utan att gå in i rummet
• Förbättra naturliga ljusförhållanden
• Lämplig för förpackning, inspektion och buffertzoner
• Stöd zonindelning och arbetsflödesövervakning

Praktisk jämförelse: Paneler vs Windows

Workshops bättre lämpade för att prioritera paneler

Livsmedelsbearbetningsområden

Väggar kräver ofta tvätt, vilket gör fläck- och korrosionsbeständighet viktigare.

Förpackningsverkstäder

Dammkontroll och renhet gör paneler till bättre prioritet.

Lagrings- och buffertzoner

Hållbara väggsystem är vanligtvis den mest praktiska lösningen.

När Renrumsfönster Är värda att prioritera

Inspektions- och övervakningsområden

Chefer kan observera operationer utan att gå in i rummet.

Zoner med hög trafik

Sikten kan minska onödiga dörröppningar.

Dåligt upplysta verkstäder

Fönster förbättrar naturligt ljus och personalens komfort.

Rekommenderad konfiguration för workshops med låg renlighet

För de flesta produktionsområden med låg renlighet är en praktisk lösning paneler först, windows andra :

• Använd renrumspaneler för huvudväggar och tak
• Installera fasta fönster vid viktiga observationspunkter
• Minska onödiga öppningar för bättre tätning
• Lägg till fler fönster senare om det behövs

Slutsats

I verkstäder med låg renlighet är renrumspaneler i allmänhet mer praktiska än renrumsfönster eftersom de bestämmer grundläggande tätningsprestanda, hållbarhet, rengöringseffektivitet och miljöstabilitet . Renrumsfönster används bäst som ett komplement för skötsel och synlighet. För långsiktig praktisk, prioritera paneler först och lägg sedan till fönster efter behov.
