Hur man väljer rätt C-fellermade stålringar Specifikationer baserade på byggnadsbelastningskrav

Den primära principen vid val av C-formade stålgarnspecifikationer för stålkonstruktionskonstruktion är att säkerställa att förhållandet mellan sektionshöjd (H) och spännvidd vanligtvis är mellan 1/35 och 1/50, medan sektionsmodulen måste motstå det maximala böjmomentet. För industrianläggningar med ett standardspann på 6 meter är de föredragna specifikationerna vanligtvis C180×60×20×2,5 eller C200×70×20×3,0. Specifika specifikationer måste fastställas baserat på exakta beräkningar av döda laster, levande laster och miljöbelastningar (vind och snö).

Specifika effekter av nyckelbelastningstyper på urval

Som kallformade tunnväggiga stålkomponenter har C-formade ståltåg ett högt förhållande mellan hållfasthet och vikt, men deras svar på olika belastningstyper varierar avsevärt:

Egen last och taksystem självvikt

Dödlaster inkluderar vikten av färgbelagda stålplåtar eller sandwichpaneler. Om man till exempel använder en 75 mm tjock sandwichpanel av glasull ökar egenvikten med cirka 12-15 kg per kvadratmeter. Om ett solcellssystem installeras på taket, bör väggtjockleken ökas från 2,0 mm till 2,5 mm eller mer baserat på den extra belastningen på 15-20 kg/m².

Klimatiska miljöbelastningar (vind och snö)

I områden med tung snöbelastning måste räfflor ha extremt kompressionsmotstånd. I kustnära områden med kraftiga vindar kan vindsugning göra att bottenflänsen på spetsen förlorar stabilitet under tryck. Därför rekommenderas det att välja specifikationer med en flänsbredd (B) på inte mindre än 60 mm i områden med högt vindtryck för att förbättra vridstyvheten.

Referens för Common C-fellermade stålringar Specifikationer och lastintervall

För att balansera säkerhet och materialekonomi är följande rekommendationer för industriellt val baserat på konventionella belastningsförhållanden:

Praktiska urvalsförslag för att förbättra strukturell säkerhet

Vid bestämning av specifikationer bör, förutom fysiska dimensioner, följande tekniska punkter beaktas:

• Genomför strikt avböjningsgränser: Nedböjningen av taklister under fulllastkombinationer bör inte överstiga L/150. Till exempel måste den nedåtgående avböjningen av ett 6-meters spännband kontrolleras inom 40 mm; annars måste sektionen utökas.
• Optimering av materialstyrka: För projekt med högre belastning kan användning av stål av kvalitet Q355 istället för konventionell Q235 förbättra bärförmågan avsevärt samtidigt som mindre specifikationer bibehålls, vilket effektivt minskar huvudstrukturens egenvikt.
• Överväganden om korrosionsbeständighet: Även om C-formade ståltåg har god korrosionsbeständighet, i sura eller kustnära miljöer, bör specifikationer med ett galvaniserat skikt på inte mindre än 275g/m² väljas för att förhindra en minskning av bärförmågan på grund av materialkorrosion.

Som har bättre värmeisoleringsprestanda: Färgbelagda profilerade stålplåtar or Färg Steel Sandwich Paneler ?

Den tydliga slutsatsen är att Färg Steel Sandwich Paneler offer significantly superior thermal insulation performance jämfört med färgbelagda stålprofiler. Medan en enskiktsprofilerad plåt primärt fungerar som en väderbarriär med försumbar värmebeständighet, använder en sandwichpanel ett kärnisoleringsskikt som skapar ett robust värmebrott. I praktiska industriella tillämpningar kan byte till sandwichpaneler resultera i en intern temperatursänkning på 10°C till 15°C under högsommarmånaderna .

Kärnstrukturella skillnader och termiskt motstånd

Gapet i isoleringsprestanda är ett direkt resultat av tvärsnittssammansättningen av dessa två material:

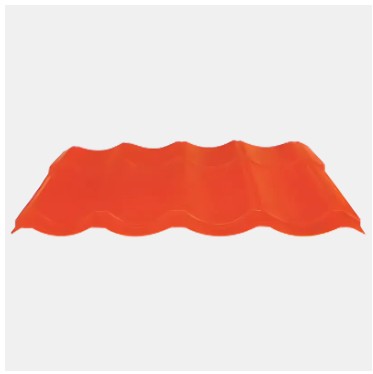

Enskikts färgbelagda profilerade stålplåtar

Profilerade ark som YX25-210-840 är gjorda av högkonduktivt stål. Utan en integrerad kärna överförs värme från solstrålningen nästan omedelbart till byggnadens inre. Dessa är idealiska för ouppvärmda lager eller skjul där termisk reglering är inte en prioritet .

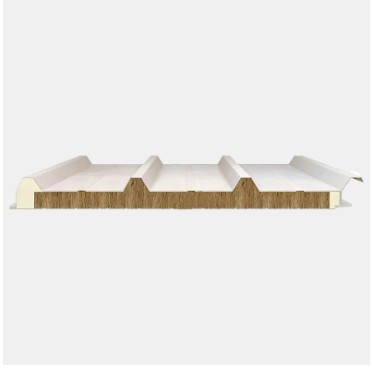

Smörgåspaneler i kompositfärg stål

Dessa paneler består av två stålskinn som binder samman en kärna av polyuretan (PU), stenull eller EPS. Denna "sandwich"-struktur blockerar effektivt ledande värmeöverföring. A Polyuretan integrerad panel ger till exempel den högsta termiska verkningsgraden som finns i modern industrikonstruktion.

Tekniska data: Termisk konduktivitetsjämförelse

Följande data illustrerar värmeledningsförmågan (λ) för olika material. Lägre värden representerar bättre isoleringsegenskaper:

Strategiska riktlinjer för tillämpning

När du väljer mellan dessa material, överväg de specifika funktionella kraven för projektet:

• Klimatkontrollerade anläggningar: För kylförvaring eller livsmedelsbearbetning, Polyuretan integrerad panels är avgörande för att upprätthålla strikta temperaturskillnader.
• Industriell brandsäkerhet: Där brandmotståndet är lika kritiskt som isolering, Sandwichpaneler i stenull är det optimala valet och erbjuder brandskydd av A-klass.
• Ekonomiska skydd: Profilerade ark som YX35-125-750 är kostnadseffektiva för friluftsbyggnader eller jordbruksbyggnader där inneklimatet inte hanteras.

Mervärde av Smörgåspanelsystem

Utöver värmereglering ger sandwichpaneler flera tekniska fördelar jämfört med enskiktsplåt:

• Akustisk dämpning: Kärnmaterialet absorberar avsevärt stötljud från regn och vind.
• Strukturell styrka: Den sammansatta styvheten tillåter ökade spännvidder mellan C-formade stålgaller , vilket minskar den totala användningen av konstruktionsstål.
• Kondenskontroll: Kontinuerlig isolering förhindrar inre fuktuppbyggnad (svettning), skyddar inventarier och inre fixturer.

Analys av kärnfördelar: Varför höghus gynnar ståldäck

Stålgolv är inte bara en mall för byggfasen; den spelar en avgörande roll under hela byggnadens livscykel:

Strukturell prestanda och säkerhet

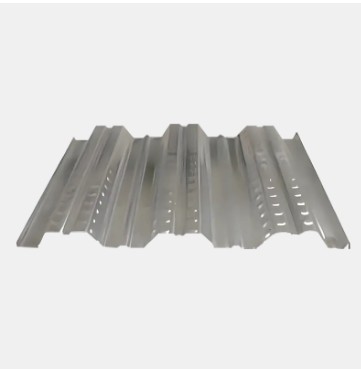

Ståldäck (som YX 75-293-880 kraftig höghållfast modell ) förbättrar golvplattans laterala styvhet avsevärt genom sin korrugerade form. I höghus förbättrar denna sammansatta platta struktur effektivt seismisk redundans och ger en solid arbetsplattform direkt efter läggning, vilket säkerställer säkerheten för arbetare på höga höjder.

Betydande minskning av strukturell egenvikt

Egenvikten för varje våning i ett höghus utövar ett massivt tryck på grunden. Att använda ståldäck möjliggör en minskning av betongplattans tjocklek, avsevärt lättar golvets vikt . Detta gör det möjligt för konstruktörer att minska tvärsnittsdimensionerna för huvudramens bjälkar och pelare, vilket uppnår bättre utnyttjande av arkitektoniskt utrymme.

Fördjupad jämförelse av tekniska parametrar

Följande tabell illustrerar tydligt prestandaskillnaderna mellan de två lösningarna i en höghusmiljö:

Applikationsrekommendationer för typiska modeller

Baserat på olika belastnings- och spännviddskrav i höghus rekommenderas följande professionella modeller:

• YX 51-253-760 Högrevlad lastbärande typ: Lämplig för kontorsbyggnader med stora spännvidder och ger utmärkt total styvhet för plattorna.
• YX 35-125-750 lätt komposittyp: Lämplig för lätta belastningsscenarier som bostadshus, erbjuder extremt hög installationseffektivitet.
• YX 51-304-914 Breddad lastbärande typ: Lämplig för golvläggning med stora ytor, vilket minskar överlappande sömmar och förbättrar lufttätheten.

Slutsats och expertråd

Med tanke på mekanisk prestanda, konstruktionshastighet och omfattande kostnader, stålgolv är utan tvekan det överlägsna valet för höghusgolvskonstruktion . Under implementeringen rekommenderas att arbeta tillsammans med C-formade räfflor i stål för vägg- och hjälpstödkonstruktion för att säkerställa en stabilare och pålitligare kraftöverföring för hela stålkonstruktionssystemet.

Hur man väljer en lämplig Stålkonstruktionssystem baserat på spännvidd och belastning?

Att välja rätt stålkonstruktionssystem måste följa grundprincipen: "Galler/Truss-system för stora spännvidder, komposit-/heavy-duty-system för höga belastningar och portalramar för små till medelstora spann." Genom att exakt matcha spännvidden och belastningskraven kan du maximera minskningen av stålförbrukningen och förkorta konstruktionscyklerna samtidigt som du säkerställer strukturell säkerhet. Vanligtvis för standard industrianläggningar med en spännvidd på 18-36 meter , representerar portalramsystemet den optimala balansen mellan ekonomi och stabilitet.

Systemvalsrekommendationer baserat på intervallintervall

Spännvidden bestämmer direkt sektionsmåtten för komponenterna och deformationskontrollstandarderna. Nedan finns typiska urvalsreferenser för olika spännområden:

Liten och medelstor spann (12m - 24m)

I detta intervall, en Portal ram System rekommenderas. Detta system använder solid-bana H-format stål som den huvudsakliga styva ramen, stödd av C-formade räfflor i stål som det sekundära stödsystemet. C-formade stålgarner har stabila mekaniska sektionsegenskaper, låg vikt och ett högt förhållande mellan styrka och vikt, vilket effektivt överför beklädnadsbelastningar till den primära strukturen.

Stort spann (24m - 48m)

När spännvidden överstiger 30 meter ökar egenvikten hos komponenter med massiva banor snabbt. I sådana fall, Stålrörsfackverk eller rymdramskonstruktioner föreslås. Dessa system förbättrar materialutnyttjandet avsevärt genom kompressions- och spänningsomvandling mellan medlemmarna, vilket gör dem lämpliga för arenor, flygplanshangarer och stora industriella logistikcentra.

Den specifika inverkan av belastningsförhållanden på komponentval

Laster inkluderar döda laster såväl som levande laster som snö, vind och kranlaster:

• Tung industribelastning: Om taket måste stödja stor utrustning eller högintensiva operationer, välj Djupa ribbor bärande tak (t.ex. YX50-410-820) eller höghållfasta profilerade plåtar för att förbättra den lokala lastkapaciteten.
• Dynamiska belastningar (kranar): För växter med tunga kranar måste huvudstrukturen använda svetsade H-balkar eller gallerpelare , i kombination med kraftiga golvdäck av höghållfast stål som YX 75-293-880 för att hantera frekventa dynamiska effekter.
• Miljöskyddsbelastningar: I områden med högt vindtryck kan det sekundära stödsystemet, som t.ex C-formade räfflor i stål , bör läggas ut tätare för att säkerställa stabil mekanisk prestanda.

Matchningstabell för spännvidd, belastning och strukturella komponenter

Följande tabell sammanfattar kraven för stålkonstruktionskomponenter baserat på olika spänn- och lastkombinationer:

Praktiska strategier för urvalsoptimering

I verklig teknik, fokusera på dessa detaljer för att ytterligare optimera systemet:

• Integration av byggnadskuvert: Väljer Polyuretan (PU) integrerade paneler kan samtidigt tillfredsställa isolerings- och lättviktskrav, vilket minskar den strukturella belastningen som orsakas av tyngden av kuvertsystemet.
• Golvsystemkoordination: För höghus eller flervåningskonstruktioner, prioritera sammansatta golvdäck som YX 32-130-780 för att bilda en stabil sammansatt bärande struktur.
• Materialkonsistens: Säkerställer mekanisk parametermatchning mellan C-formade räfflor i stål , färgbelagda profilerade plåtar , och sandwichpaneler förbättrar avsevärt byggnadens livslängd och underhållseffektivitet.
